GLubyte textura[64][64];
El tamaño debe ser potencia de dos. La textura puede crearse en el programa o leerse de un fichero.Debemos indicar que vamos a usar la textura, y como vamos a utilizarla (antes de dibujar). Por ejemplo, para la textura anterior podemos usar:
glPixelStorei(GL_UNPACK_ALIGNMENT,1);
glTexImage2D(GL_TEXTURE_2D, 0, 1, 64, 64, 0, GL_LUMINANCE, GL_UNSIGNED_BYTE, &textura[0][0]);
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP);
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP);
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexEnvf(GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_MODULATE);

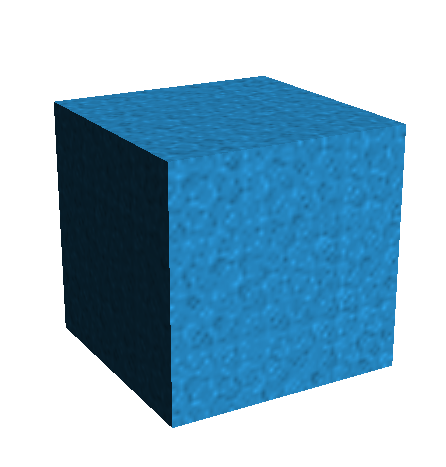

para hacer que la textura module el color de la cara.
Al dibujar cada poligono que queramos texturar le indicaremos sus coordenadas de textura con
glTexCoord2f(x,y);
Puedes descargar un ejemplo aquí. Para cargar la textura de un fichero puedes usar la función readtex.c (cabecera readtex.h ) para leer un fichero rgb o la función de Richard S. Wright Jr.para cargar un fichero tga LoadTGA.c (cabecera en GLTools.h
Más información en http://wiki.gamedev.net/index.php/OpenGL:Tutorials:Tutorial_Framework:Texture_Mapping

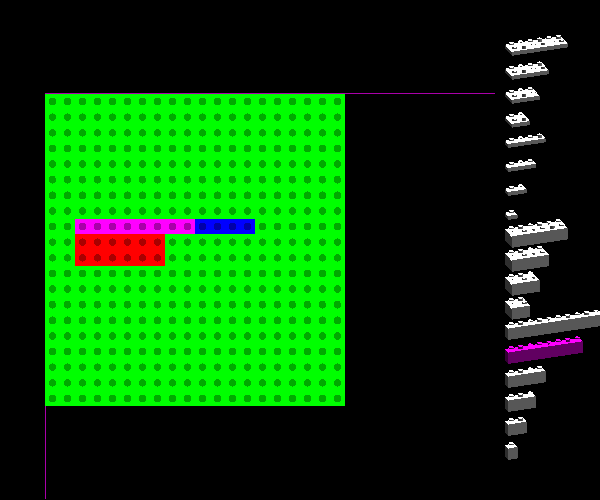

ventana = glutCreateWindow ("titulo");subventana = glutCreateSubWindow (ventana,x1,y1,ancho,alto);
siendo (x1,y1) la esquina superior izquierda de la subventana. La subventana tendra dimension anchoxalto, mientras que ventana sera una zona de dibujo que ocupara el fragmento restante de la ventana original.
Cada zona de dibujo tendrá su propio contexto para OpenGL: sus propios callback, sus menús y sus display lists.
Cuando necesitemos cambiar la zona de dibujo utilizaremos la función:
glutSetWindow( identificadorDeVentana );
Es necesario tener en cuenta que los eventos de redibujado se generan para la ventana activa, por lo que si queremos redibujarlas todas tendremos que actyivarlas una a una y generar el evento de redibujado en cada una.
Puedes descargar un ejemplo aquí. La librería glui que usamos en prácticas está construida haciendo una subventana para cada widget.
Más información en http://wiki.gamedev.net/index.php/OpenGL:Tutorials:Tutorial_Framework:Texture_Mapping

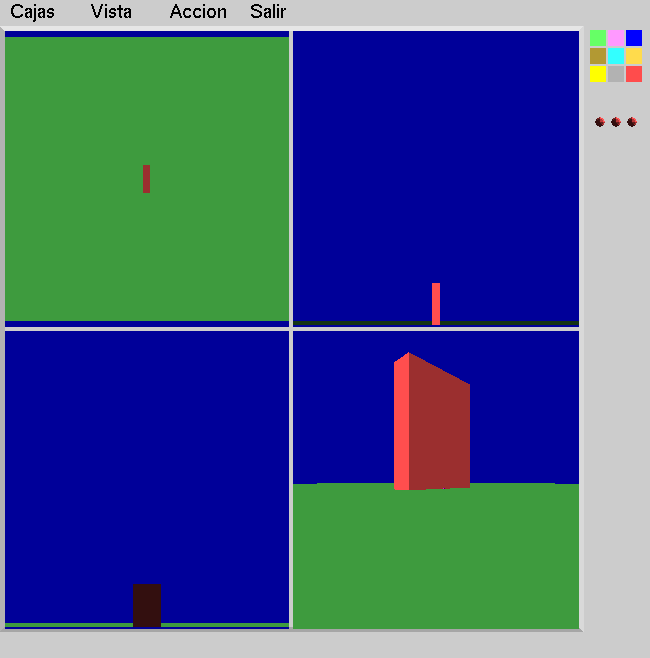

int gluiCreateCanvas( int x1, int y1, int w, int h)que recibe como parámetros la coordenada de la esquina superior izquierda, el ancho y el alto de la ventana a crear. Todas las dimensiones y coordenadas son enteros en el intervalo 0-100. Es decir, es un porcentaje del tamaño de la ventana. La coordenada y esta invertida.
La función devuelve el identificador de la subventana creada.
Cada viewport tiene su propio contexto OpenGL, incluyendo todos sus callback.
Para utilizar una cámara diferente en cada ventana debes utilizar una proyección diferente en cada una.
PLY es un formato para el almacenamiento en disco de modelos poligonales. Las siglas proceden de "Polygon File Format", ha sido diseñado por la universidad de Stanford.
Un fichero ply puede contener informacion ascci o en binario. En cualquier caso tendrá una cabecera que indica el tipo de datos que contiene. La cabecera determina ademas como se estructura la información, (geometría que contiene), tipos de datos etc.
El formato permite guardar vértices, polígonos y atributos de vértices, pero no texturas.
Recursos:
- Descripción del formato:
https://people.scs.fsu.edu/~burkardt/data/ply/ply.html
http://www.mathworks.com/matlabcentral/fx_files/5459/1/content/ply.htm - Código de lectura:
http://www.tecgraf.puc-rio.br/~diego/professional/rply/
http://www.cc.gatech.edu/projects/large_models/ply.html ftp://graphics.stanford.edu/pub/zippack/ply-1.1.tar.Z - Repositorios de modelos:
http://www.3dvia.com/search/models/formats/ply
http://graphics.im.ntu.edu.tw/~robin/courses/cg03/model/ - Ejemplo con el código de prácticas:

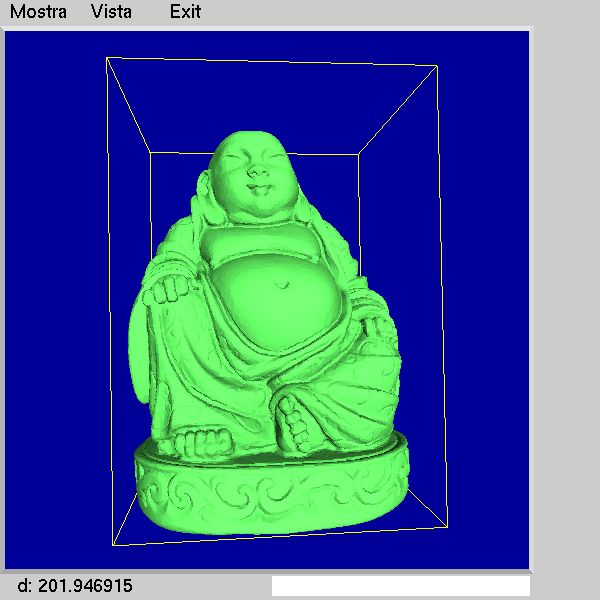

Este ejemplo es un visor de ply programado usando la función de lectura de Stanford sobre el código de prácticas. El programa asume que todas las caras son triangulares (Falla con algunos modelos).
